半導體激光器光學窗口全解析

半導體激光器是現代光電系統的核心光源，從激光筆到光纖通信，從手機人臉識別到激光雷達，它們無處不在。然而，這些精密的光學芯片需要一個關鍵的接口與外界連接——光學窗口。下面我們將系統講解不同半導體激光器的類型、工作原理，并重點剖析它們各需要什么樣的光學窗口。

一、半導體激光器如何發出激光？

基本原理：受激輻射與諧振放大

半導體激光器的核心是“受激輻射”過程。當電流注入半導體材料的P-N結時，電子從高能級躍遷到低能級，釋放出光子。這些光子在精心設計的“光學諧振腔”（通常由芯片兩端平行的解理面形成）內來回反射，不斷引發更多的受激輻射，形成光放大，最終從部分透射的一端輸出強烈的激光

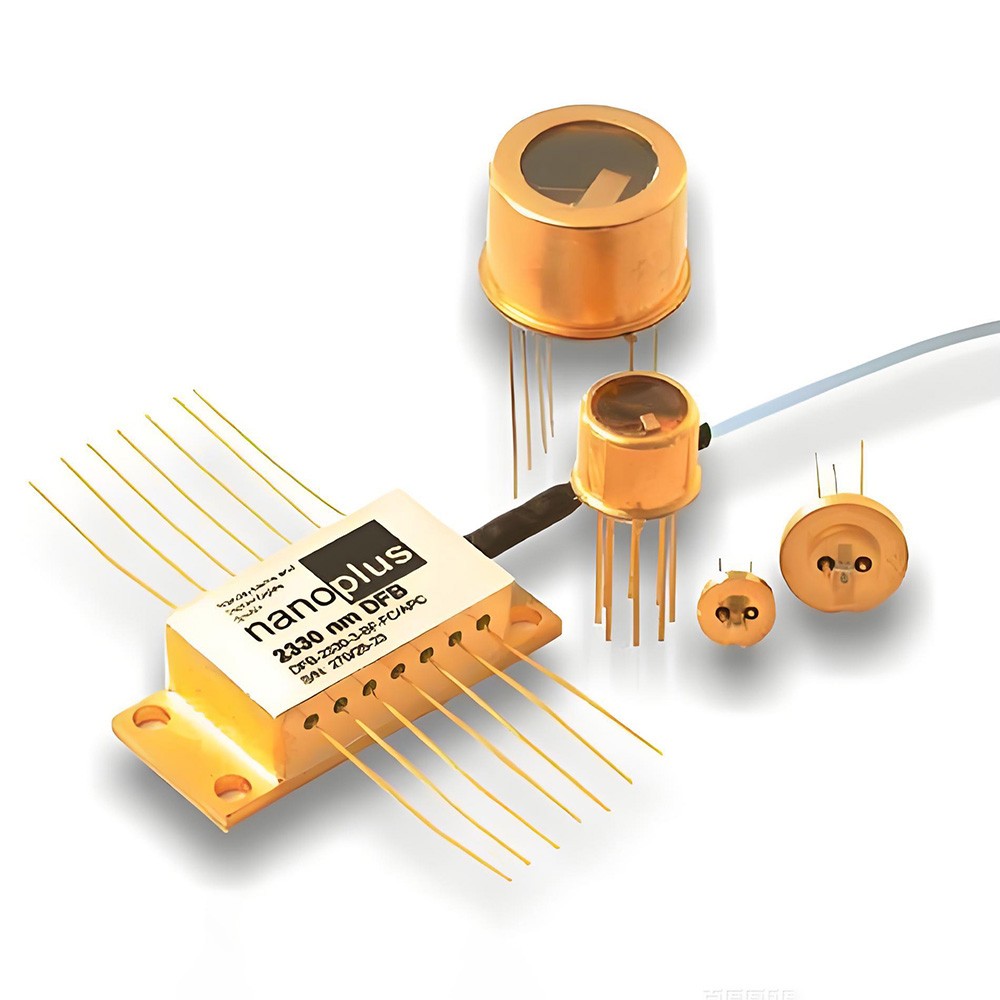

（半導體激光器圖源網絡，侵刪）

二、諧振腔：激光的“選拔賽場”

這就是激光器設計的精妙之處。在半導體芯片的兩端，制造出近乎完美的反射鏡面，形成一個光學諧振腔。

放大過程：只有那些恰好垂直于鏡面的光子，才能在兩個鏡面間來回反射。

雪崩效應：這些被選中的光子每次穿過有源層，都會誘發更多的受激輻射，像滾雪球一樣被指數級放大。

輸出激光：其中一個鏡面設計為部分透射，讓一部分強大的光逃逸出來——這就是我們看到的激光。

波長如何固定？

關鍵在于諧振腔的設計：

FP激光器：依靠腔長決定共振波長，可能允許多個波長

DFB/DBR激光器：通過集成在芯片內部的光柵結構，只反饋特定波長

VCSEL：通過極短的垂直腔和多層反射鏡選擇唯一波長

波長在制造時就被材料的能帶結構和光柵周期（或腔長）基本鎖定，這是半導體激光器的固有特性。

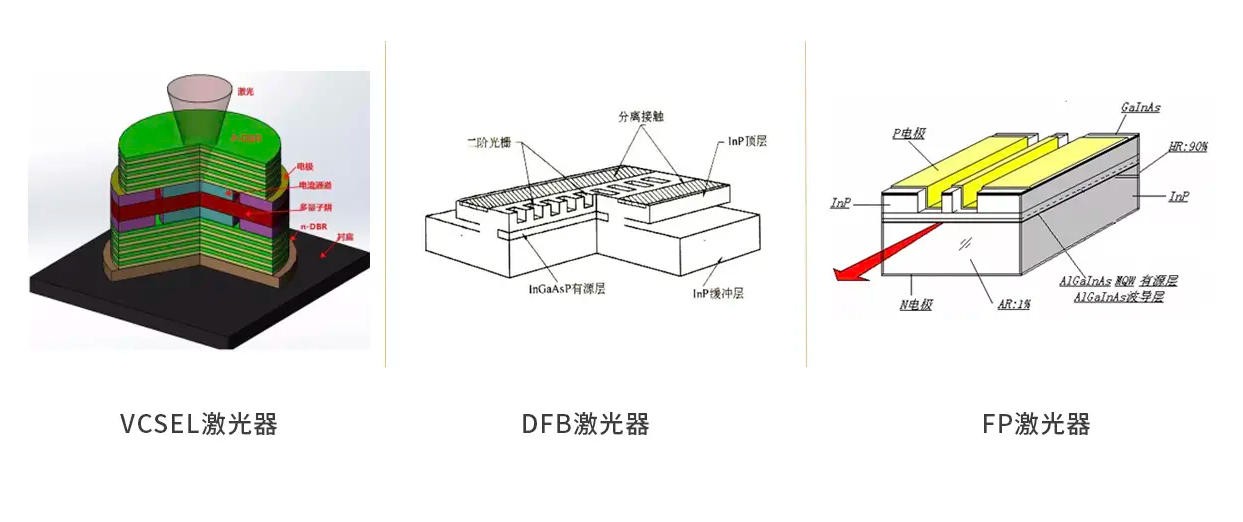

一表看懂主流半導體激光器

（圖源網絡，侵刪）

主流半導體激光器類型及光學窗口需求

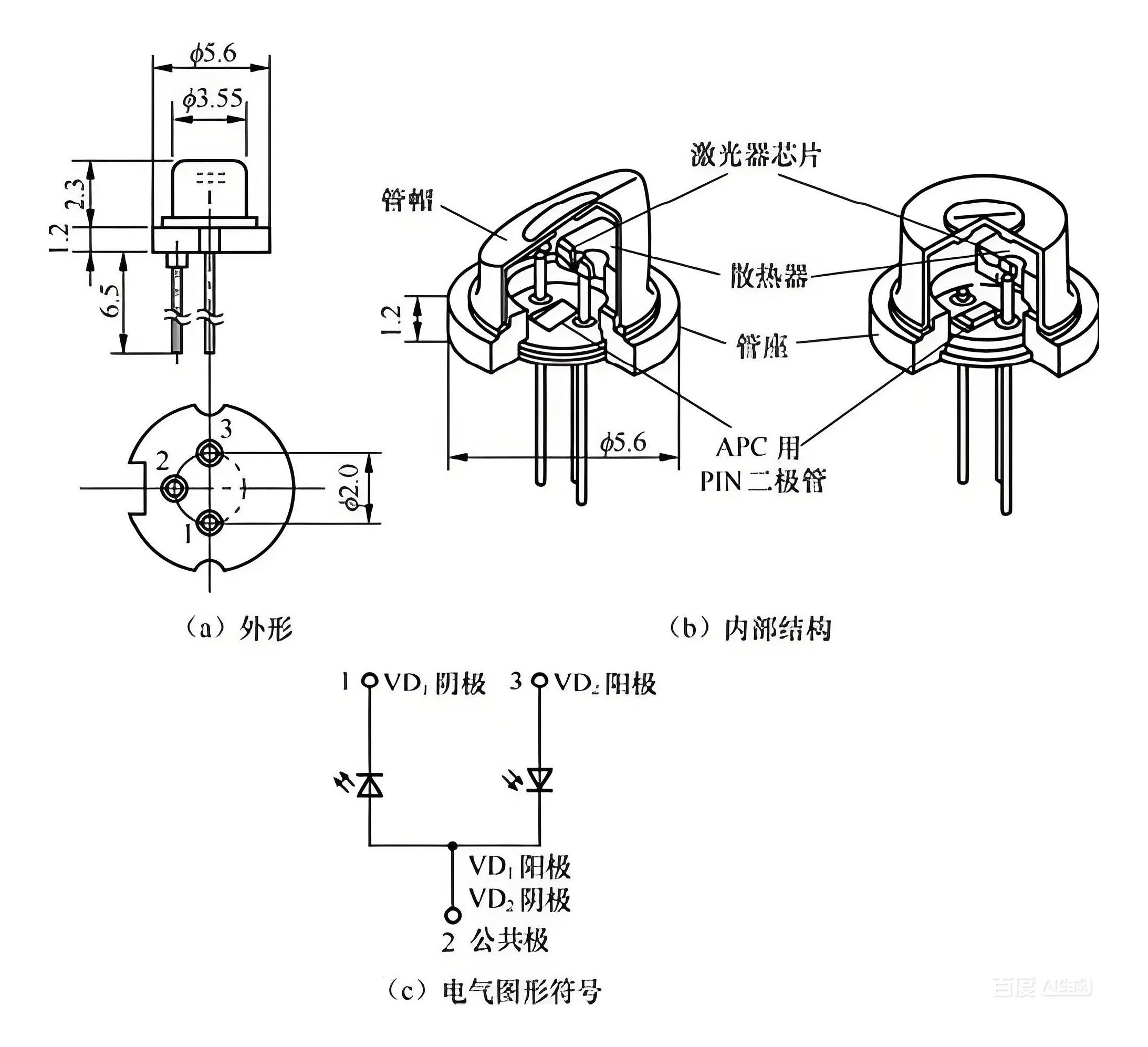

1. FP激光器（法布里-珀羅激光器）

工作原理：最簡單的邊緣發射結構，依靠兩端晶體的天然解理面形成諧振腔。

光學窗口需求：

窗口類型：平面玻璃窗片或簡單球面透鏡窗口

材料：普通光學玻璃（如BK7）即可滿足

核心作用：基本封裝保護

防止灰塵、水汽直接污染激光芯片

提供物理屏障，避免機械損傷

允許激光束透過，無明顯光學整形要求

典型應用：低功率激光筆、簡單光電傳感器

（防水窗口）

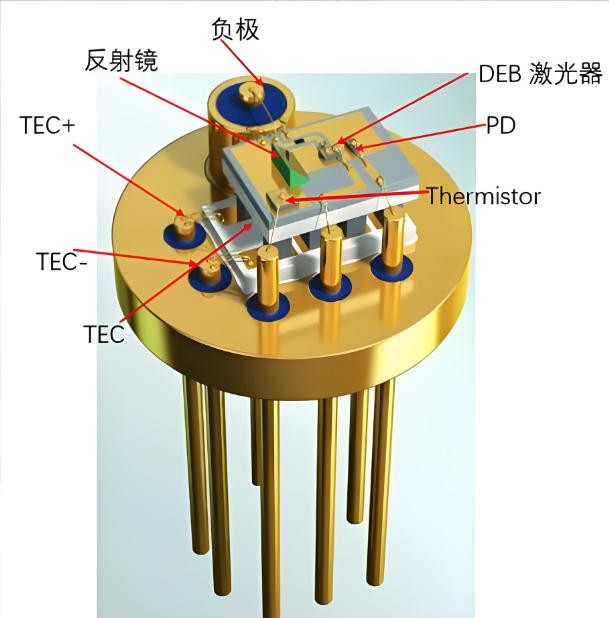

2. DFB激光器（分布式反饋激光器）

工作原理：在諧振腔內集成布拉格光柵，提供精準的波長選擇性反饋，實現單縱模輸出。

光學窗口需求：

窗口類型：精密光學窗片，部分情況集成微透鏡

材料：高透過率光學玻璃，對于1550nm通信波段常使用熔融石英

核心作用：封裝保護+初步光學控制

必須具有高透過率（>99%），最大限度減少光功率損失

表面需要抗反射鍍膜，降低回波反射（防止干擾激光器穩定工作）

有時會集成微透鏡，稍微改善光束的橢圓度

典型應用：光纖通信發射模塊、氣體傳感光源

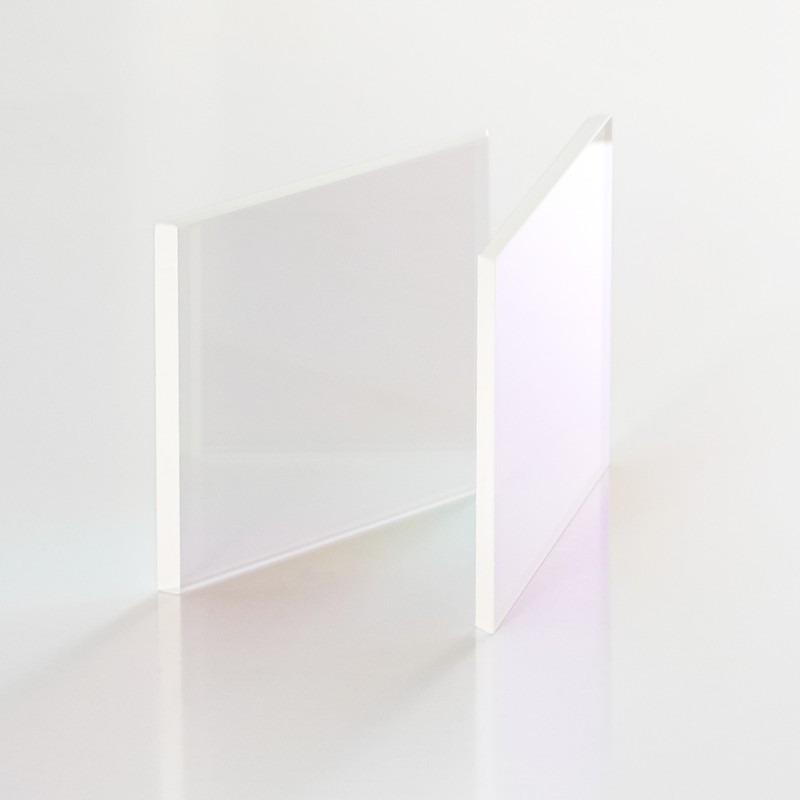

（增透窗口片）

3. VCSEL（垂直腔面發射激光器）

工作原理：激光垂直于芯片表面發射，諧振腔由上下兩面的多層分布式布拉格反射鏡構成。

光學窗口需求：

窗口類型：集成微透鏡的窗片或衍射光學元件

材料：通常為玻璃或藍寶石，帶表面微結構

核心作用：光束整形與防護

VCSEL本身是圓形光斑，但發散角較大

窗口上的微透鏡可以準直光束，減少發散

對于3D傳感陣列，可能需要復雜衍射元件產生結構光圖案

保持表面潔凈，防止灰塵散射影響光束質量

典型應用：手機人臉識別、短距數據通信、激光雷達陣列

4. 高功率激光二極管陣列

工作原理：將多個激光二極管并排或堆疊，實現高功率輸出。

光學窗口需求：

窗口類型：高功率耐受窗片，有時為微通道冷卻窗口

材料：藍寶石或氮化硅等高導熱、高損傷閾值材料

核心作用：散熱與高壓保護

必須承受高功率密度（可達kW/cm2量級）

優秀的導熱性幫助散發窗口吸收的熱量

特殊鍍膜防止高功率下的激光誘導損傷

密封保護，防止內部結露或污染

典型應用：工業材料加工、固體激光器泵浦源、醫療設備

5. 可調諧激光器

工作原理：通常采用外腔結構，通過調節外部光柵或濾波器來改變輸出波長。

光學窗口需求：

窗口類型：寬帶抗反射窗片

材料：熔融石英等低色散材料

核心作用：寬光譜通帶與隔離

必須在整個調諧范圍內（如C波段1520-1565nm）保持高透過率

極低的回波反射至關重要，避免任何反饋干擾精密的外腔調諧

保持外腔與激光芯片之間的潔凈隔離環境

典型應用：測試測量儀器、相干光通信系統

三、光學窗口的關鍵性能參數

無論哪種激光器，選擇光學窗口時都需要考慮以下參數：

1. 透過率與鍍膜

增透膜：減少表面反射，提高透過率

特定波長優化：鍍膜針對激光波長優化（如808nm、940nm、1550nm）

寬光譜需求：可調諧激光器需要寬帶增透膜

2. 損傷閾值

連續激光：關注熱效應和熱透鏡效應

脈沖激光：關注峰值功率導致的電離損傷

高功率窗口：需要特殊材料和鍍膜工藝

3. 環境密封性

4. 氣密性封裝：防止水汽進入（特別是對鋁鎵砷材料有害）

溫度循環可靠性：窗口與封裝材料的熱膨脹系數匹配

4. 光學質量

波前畸變：高質量窗口不影響光束波前

表面潔凈度：無劃痕、疵點，避免散射

四、光學窗口的進化趨勢

集成化設計

現代激光器封裝越來越多地將光學窗口與其它功能集成：

窗口-透鏡一體化：在窗片內側直接制作微透鏡結構

窗口-濾波復合：結合帶通濾波功能（盡管不是濾光片，但可抑制某些雜散光）

智能窗口：集成溫度或功率傳感器

材料創新

金剛石窗口：用于極高功率激光器，導熱率是銅的5倍

氮化鋁陶瓷窗口：良好的導熱和電絕緣性能

復合窗口結構：多層不同材料組合，優化綜合性能

總結：激光器與窗口的協同設計

半導體激光器的性能不僅取決于芯片本身，其光學窗口也是系統的重要組成部分。不同類型激光器對窗口的需求各異：

低功率應用：關注基本保護和成本控制

通信激光器：強調高透過率和低回波反射

VCSEL陣列：需要光束整形功能集成

高功率激光器：首要考慮散熱和損傷閾值

可調諧激光器：要求寬光譜性能和極致的光學隔離

隨著激光技術向更高功率、更小尺寸、更多功能發展，光學窗口的設計也從簡單的“保護蓋板”演變?yōu)榧す庀到y(tǒng)性能的關鍵決定因素之一。理解這種協同關系，對于選擇、應用乃至開發激光系統都至關重要。

在您下次使用激光產品時，無論是掃描二維碼的激光槍，還是進行視頻通話的手機，都可以想象一下：在那束精準激光的出口處，都有一個精心設計的“光學窗口”，默默地守護著激光芯片，同時確保光束以最佳狀態服務于您的需求。
